বহুতল আবাসিক ইমারতের পরিদর্শন করে অটোক্যাডে লে-আউট প্ল্যান

আধুনিক নগর জীবনে বহুতল আবাসিক ভবন শুধু বাসস্থান নয়, বরং একটি স্বয়ংসম্পূর্ণ জীবনযাত্রার কেন্দ্রবিন্দু। এই ভবনগুলোতে বিদ্যুৎ ব্যবস্থা একটি অত্যন্ত সংবেদনশীল ও জটিল অংশ। শুধু আলো-ফ্যানের জন্য নয়, বরং নিম্নলিখিত সকল বিষয়ের জন্যই একটি সুনির্দিষ্ট, নিরাপদ ও ভবিষ্যৎ-প্রস্তুত ইলেকট্রিক্যাল লে-আউট অপরিহার্য:

• নিরাপত্তা ব্যবস্থা (ফায়ার অ্যালার্ম, ইমার্জেন্সি লাইট, সিসিটিভি, অ্যাক্সেস কন্ট্রোল)
• আধুনিক গৃহস্থালি যন্ত্রপাতি (এসি, ফ্রিজ, ওভেন, ইন্ডাকশন চুলা, ওয়াশিং মেশিন, ডিশওয়াশার)
• ডেটা ও নেটওয়ার্কিং (ইন্টারনেট, ইন্টারকম, স্মার্ট হোম সিস্টেম)
• লিফট, পানির পাম্প, সোলার ব্যাকআপ, জেনারেটর সংযোগ
• ভবিষ্যতে লোড বৃদ্ধির সম্ভাবনা (ইভি চার্জিং পয়েন্ট, অতিরিক্ত এসি ইউনিট)

একটি অসম্পূর্ণ বা ভুল ইলেকট্রিক্যাল লে-আউটের ফলে পরবর্তীতে দেখা দিতে পারে:

• ঘন ঘন ট্রিপিং ও ওভারলোড সমস্যা
• অতিরিক্ত তার টানা ও ওয়্যারিং পরিবর্তনের খরচ
• নিরাপত্তা ঝুঁকি (শর্ট সার্কিট, আগুনের সম্ভাবনা)
• রিয়েল এস্টেট মূল্য হ্রাস ও আইনি জটিলতা

তাই সাইট পরিদর্শন থেকে শুরু করে অটোক্যাডে একটি পেশাদার মানের ইলেকট্রিক্যাল লে-আউট তৈরি করা আজকাল ইলেকট্রিক্যাল ইঞ্জিনিয়ার, ডিজাইনার ও ঠিকাদারদের জন্য একটি মৌলিক ও অত্যন্ত গুরুত্বপূর্ণ দক্ষতা।

বহুতল আবাসিক ইমারতের পরিদর্শন করে অটোক্যাডে লে-আউট প্ল্যান

১. সাইট পরিদর্শনের বিস্তারিত প্রস্তুতি ও চেকলিস্ট

সঠিক লে-আউটের ৭০% সফলতা নির্ভর করে সাইট পরিদর্শনের গুণগত মানের উপর। নিম্নলিখিত বিষয়গুলো অবশ্যই পরীক্ষা করতে হবে:

• প্রতিটি ফ্লোরের সঠিক মাপ (বাহ্যিক ও অভ্যন্তরীণ মাত্রা)
• কলাম, শিয়ার ওয়াল, বিমের অবস্থান ও আকার
• দরজা-জানালার সঠিক অবস্থান, দিক ও সুইং (ভিতরে/বাইরে)
• লিফট শ্যাফট, সিঁড়ি, কমন করিডোর ও পার্কিং এরিয়ার বিস্তারিত তথ্য
• প্রতিটি ফ্ল্যাটের কক্ষের ব্যবহার (মাস্টার বেডরুম, কিডস রুম, ড্রয়িং, ডাইনিং, কিচেন, বাথরুম, ব্যালকনি ইত্যাদি)
• সম্ভাব্য আসবাবপত্রের অবস্থান (বেড, ওয়ার্ডরোব, টিভি ইউনিট, সোফা, ডাইনিং টেবিল, কিচেন ক্যাবিনেট ইত্যাদি)
• বাসিন্দাদের জীবনধারা ও চাহিদা (এসি ব্যবহারকারী সংখ্যা, স্মার্ট হোম চাহিদা, ইভি গাড়ির সম্ভাবনা ইত্যাদি)
• বেজমেন্টে পাম্প রুম, জেনারেটর রুম, ইলেকট্রিক্যাল রুম, ওয়াটার ট্যাঙ্ক ইত্যাদির অবস্থান

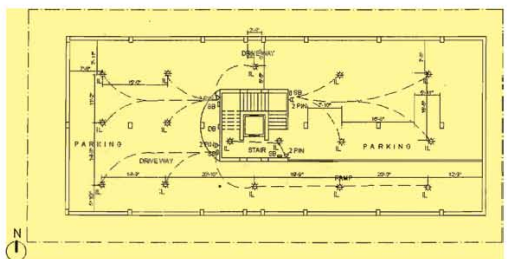

চিত্র-৯.১: বেজমেন্ট ফ্লোরে ইলেকট্রিক্যাল লে-আউট

অটোক্যাডে ইলেকট্রিক্যাল লে-আউট প্ল্যান (Electrical Layout Plan)

২. অটোক্যাডে কাজ শুরু করার পূর্ব প্রস্তুতি

• নতুন ড্রয়িং ফাইল তৈরি করুন এবং ইউনিট মিলিমিটারে সেট করুন
• লেয়ার তৈরি করুন (উদাহরণ):
  • A-WALL (দেয়াল)
  • A-DOOR-WINDOW
  • E-LIGHTING (লাইটিং সার্কিট)
  • E-POWER (পাওয়ার সার্কিট)
  • E-DATA (ইন্টারনেট/ইন্টারকম)
  • E-EMERGENCY
  • E-TEXT & DIMENSION
  • E-SYMBOL
• সঠিক লাইন টাইপ ও রঙ সেট করুন (লাইটিং = হলুদ, পাওয়ার = লাল, ডেটা = নীল ইত্যাদি)

৩. ইলেকট্রিক্যাল সিম্বল তৈরি ও ব্লক লাইব্রেরি

বাংলাদেশের প্রেক্ষাপটে সাধারণত যেসব সিম্বল প্রয়োজন হয়:

• সিঙ্গল পোল সুইচ (SP), টু-ওয়ে সুইচ
• ৫/১৫ অ্যাম্পিয়ার সকেট (সাধারণ ও পাওয়ার)
• ফ্যান রেগুলেটর (স্টেপ ও ডিমার)
• এসি পয়েন্ট (১৫/২০ অ্যাম্পিয়ার)
• লাইট পয়েন্ট (সিলিং লাইট, ডাউনলাইট, স্পট লাইট)
• ডিস্ট্রিবিউশন বোর্ড (এসএমডিবি, এসবিডিবি)
• ইমার্জেন্সি লাইট, স্মোক ডিটেক্টর, ফায়ার অ্যালার্ম পয়েন্ট
• ল্যান/টিভি/ইন্টারকম পয়েন্ট

প্রতিটি সিম্বল LINE, CIRCLE, ARC, TRIM, OFFSET, HATCH ইত্যাদি কমান্ড ব্যবহার করে আঁকুন → BLOCK কমান্ড দিয়ে নাম দিয়ে সেভ করুন।

৪. লে-আউট অঙ্কনের ধাপসমূহ (বিস্তারিত)

1. আর্কিটেকচারাল প্ল্যান কপি করে নতুন লেয়ারে পেস্ট করুন
2. প্রয়োজনীয় লেয়ার ফ্রিজ করে শুধু দেয়াল ও দরজা-জানালা দেখুন
3. কক্ষ অনুযায়ী লাইটিং ও পাওয়ার পয়েন্ট স্থাপন শুরু করুন
4. সাধারণ নিয়ম মেনে চলুন:
   • সুইচ → দরজার হ্যান্ডেলের বিপরীত দিকে (১২০০–১৪০০ মিমি উচ্চতা)
   • সকেট → মেঝি থেকে ৩০০–৪৫০ মিমি (সাধারণ), ১২০০ মিমি (কিচেন কাউন্টার)
   • লাইট পয়েন্ট → সিলিংয়ের মাঝখানে বা প্রয়োজন অনুযায়ী
5. প্রতিটি সার্কিট আলাদা আলাদা লাইনে আঁকুন
6. DIMENSION দিয়ে সকল গুরুত্বপূর্ণ দূরত্ব দেখান
7. MTEXT দিয়ে লিখুন: কক্ষের নাম, সার্কিট নম্বর, লোড (ওয়াট/অ্যাম্পিয়ার), ডিবি নম্বর ইত্যাদি

৫. ইলেকট্রিক্যাল ফিচার ও ফিটিংস সিডিউল (বিল অব ম্যাটেরিয়ালস টেবিল)

প্রতিটি প্রজেক্টে অবশ্যই একটি সিম্বল শিডিউল থাকতে হবে।

প্রস্তাবিত টেবিল কাঠামো (৭-৮টি কলাম):

• সিম্বল
• বিবরণ (ইংরেজি ও বাংলা)
• রেটিং (অ্যাম্পিয়ার/ওয়াট)
• পরিমাণ (Qty)
• ব্র্যান্ড/মডেল (যদি নির্দিষ্ট থাকে)
• অবস্থান (ফ্লোর/ফ্ল্যাট)
• রিমার্কস

TABLE কমান্ড → ৭ কলাম × ১২-২০ রো → সেল অ্যাডজাস্ট → সিম্বল কপি-পেস্ট → টেক্সট লেখা

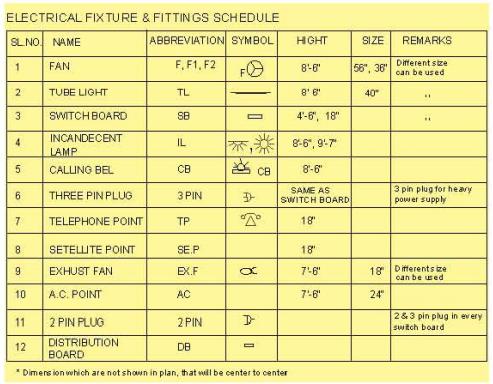

চিত্র- ইলেকট্রিক্যাল লে-আউটে ব্যবহৃত সিৰল এবং ফিচার ও ফিটিংস সিডিউল

একটি ভালো ইলেকট্রিক্যাল লে-আউট শুধু অঙ্কন নয়, বরং একটি দীর্ঘমেয়াদি দর্শন। সঠিক সাইট তথ্য + প্রচলিত নিয়ম মেনে সিম্বল ব্যবহার + বিস্তারিত ডকুমেন্টেশন + সুন্দর উপস্থাপনা = একটি পেশাদার মানের ইলেকট্রিক্যাল লে-আউট প্ল্যান।

এই ধরনের প্ল্যানই নিশ্চিত করে যে ভবনটি নিরাপদ, আরামদায়ক, রক্ষণাবেক্ষণে সহজ এবং ভবিষ্যৎ প্রজন্মের জন্যও উপযোগী থাকবে।
