ইট হলো আধুনিক নির্মাণের অন্যতম প্রাচীন ও সবচেয়ে বহুল ব্যবহৃত উপাদান। বাংলাদেশের মতো দেশে যেখানে ইটের ব্যবহার এখনো নির্মাণের মূল ভিত্তি, সেখানে ইটের বিভিন্ন ধরনের বস্তু (closers), বন্ডিং প্যাটার্ন এবং তাদের সঠিক অঙ্কন পদ্ধতি জানা আর্কিটেকচারাল ড্রাফটসম্যান, ড্রয়িং শিক্ষার্থী ও নির্মাণ পেশাদারদের জন্য অত্যন্ত গুরুত্বপূর্ণ। এই অঙ্কনের মাধ্যমে আমরা শুধু ইটের আকার-আকৃতি নয়, বরং দেয়ালের শক্তি, স্থায়িত্ব, জয়েন্টের বিন্যাস এবং সৌন্দর্যের সমন্বয়কে কাগজে প্রকাশ করতে পারি। এই পাঠটি বাংলাদেশ কারিগরি শিক্ষা বোর্ডের এসএসসি (ভোকেশনাল) পর্যায়ের “আর্কিটেকচার ড্রাফট উইথ ক্যাড ১” বিষয়ের একটি মৌলিক অধ্যায়, যা শিক্ষার্থীদের প্ল্যান, সেকশন ও এলিভেশন ড্রয়িং-এ ইটের দেয়ালকে বাস্তবসম্মত ও পেশাদারভাবে উপস্থাপন করতে সাহায্য করে।
এই পাঠটি বাংলাদেশ কারিগরি শিক্ষা বোর্ডের, এসএসসি পর্যায়ের, ভোকেশনাল ডিসিপ্লিনের “আর্কিটেকচার ড্রাফট উইথ ক্যাড ১” বিষয়ের একটি পাঠ।
Table of Contents
বিভিন্ন প্রকার ইটের বস্তু অঙ্কন
ইটের বিভিন্ন ক্লোজার (Closers) অঙ্কন

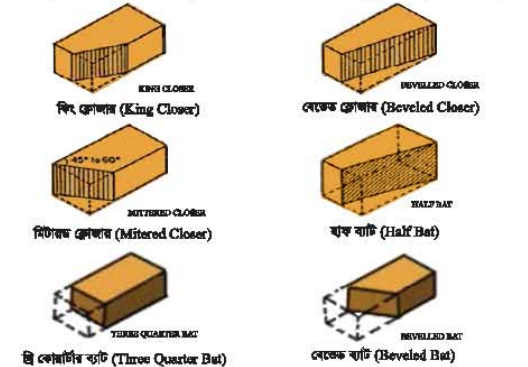

ইটের দেয়াল গাঁথার সময় দেয়ালের শেষ প্রান্তে বা কোণায় পুরো ইট বসানো সম্ভব না হলে বিভিন্ন আকারের কাটা ইট ব্যবহার করা হয়। এই কাটা অংশগুলোকে বলা হয় ক্লোজার। ক্লোজারগুলো সঠিকভাবে অঙ্কন করতে না পারলে দেয়ালের বন্ডিং প্যাটার্ন ভেঙে যায় এবং নির্মাণে দুর্বলতা আসে। প্রধান ক্লোজারসমূহ হলো:
- কোয়ার্টার ক্লোজার (Quarter Closer) — ইটের দৈর্ঘ্যের এক-চতুর্থাংশ কাটা ইট, সাধারণত ২.২৫ ইঞ্চি লম্বা।
- হাফ ক্লোজার (Half Closer) — ইটের অর্ধেক কাটা, প্রায় ৪.৫ ইঞ্চি লম্বা।
- থ্রি-কোয়ার্টার ক্লোজার (Three-Quarter Closer) — ইটের তিন-চতুর্থাংশ, প্রায় ৬.৭৫ ইঞ্চি লম্বা।
- কিং ক্লোজার (King Closer) — ইটের এক কোণ থেকে তির্যকভাবে কাটা, যাতে একপ্রান্তে পুরো প্রস্থ এবং অন্যপ্রান্তে অর্ধেক প্রস্থ থাকে। এটি কোণায় ব্যবহার করা হয়।
- কুইন ক্লোজার (Queen Closer) — ইটের দৈর্ঘ্যের মাঝখান থেকে লম্বালম্বি কাটা, দুটি পাতলা টুকরো তৈরি করে। এটি দেয়ালের মাঝে বা জয়েন্টে ব্যবহৃত হয়।
- বিভারটেল ক্লোজার (Bevelled Closer) — তির্যকভাবে কাটা, কিন্তু কিং ক্লোজারের মতো নয়—এটি বিশেষ কোণায় ব্যবহারের জন্য।
- মিটার ক্লোজার (Mitre Closer) — ৪৫° কোণে কাটা, বিশেষ কোণে ব্যবহার করা হয়।
অঙ্কনের সময় প্রথমে ইটের আদর্শ মাপ (৯.৫” × ৪.৫” × ২.৭৫”) ধরে নিয়ে প্রতিটি ক্লোজার আলাদা আলাদাভাবে আঁকতে হবে। কাটা অংশগুলো স্পষ্টভাবে দেখানোর জন্য কাট লাইন দিয়ে চিহ্নিত করতে হবে।

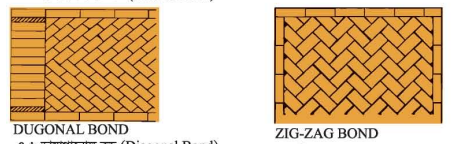

ইটের বিভিন্ন বন্ড (Bond) অঙ্কন
ইটের দেয়ালের শক্তি ও স্থায়িত্ব নির্ভর করে ইটগুলো কীভাবে সাজানো হয়েছে তার উপর—এই সাজানোর প্যাটার্নকে বলা হয় বন্ড। সঠিক বন্ডিং না থাকলে দেয়াল সহজেই ফাটল ধরে বা ভেঙে পড়ে। প্রধান বন্ডসমূহ হলো:
- স্ট্রেচার বন্ড (Stretcher Bond) — সব ইট অনুভূমিকভাবে সাজানো, শুধু লম্বা দিক দেখা যায়। পাতলা দেয়ালে (৪.৫ ইঞ্চি) ব্যবহৃত হয়।
- হেডার বন্ড (Header Bond) — সব ইটের শুধু মাথা (প্রস্থ) দেখা যায়। খুব কম ব্যবহৃত হয়।
- ইংলিশ বন্ড (English Bond) — সবচেয়ে শক্তিশালী বন্ড। এক কোর্সে সব স্ট্রেচার, পরের কোর্সে সব হেডার—এভাবে বিকল্পভাবে সাজানো।
- ফ্লেমিশ বন্ড (Flemish Bond) — প্রতি কোর্সে স্ট্রেচার ও হেডার বিকল্পভাবে সাজানো। সৌন্দর্য ও শক্তি উভয়ই আছে।
- ইংলিশ ক্রস বন্ড বা ডাচ বন্ড — ইংলিশ বন্ডের মতো কিন্তু হেডার কোর্সে কোয়ার্টার ক্লোজার ব্যবহার করে জয়েন্ট ভাঙা হয়।
- স্ট্যাক বন্ড (Stack Bond) — সব ইট একই লাইনে সাজানো, আধুনিক সৌন্দর্যের জন্য ব্যবহৃত হয় কিন্তু শক্তি কম।
- আমেরিকান বন্ড — ৫-৭ কোর্স স্ট্রেচারের পর এক কোর্স হেডার।
গুগল নিউজে আমাদের ফলো করুন
অঙ্কনের প্রণালী:
প্রথমে ড্রয়িং বোর্ডে শীট টেপ দিয়ে ঠিক করুন। পেন্সিল দিয়ে হালকা গাইড লাইন টেনে ইটের মাপ ধরে বন্ডের প্রথম কয়েক কোর্স আঁকুন। প্রতি কোর্সে ইটের জয়েন্টগুলো যেন একই লাইনে না পড়ে সেদিকে খেয়াল রাখুন। সেকশন অংশে ইটের দেয়ালকে ৪৫° কোণে হালকা হ্যাচিং দিয়ে এবং মর্টারের জয়েন্টগুলোকে পাতলা কালো লাইন দিয়ে দেখান। অক্ষর (যেমন: Stretcher Bond, English Bond) গাইড লাইন দিয়ে পরিষ্কারভাবে লিখুন।
এই অঙ্কনগুলো শিখে নিলে আপনি যেকোনো দেয়ালের প্ল্যান বা সেকশনে ইটের বিন্যাসকে সঠিকভাবে দেখাতে পারবেন, যা নির্মাণের সময় ঠিকাদার ও শ্রমিকদের জন্য স্পষ্ট নির্দেশনা হিসেবে কাজ করে। ইটের বস্তু ও বন্ড অঙ্কন হলো আর্কিটেকচারাল ড্রাফটিং-এর একটি মৌলিক দক্ষতা, যা পরবর্তীতে পুরো ভবনের স্ট্রাকচারাল ড্রয়িং-এর ভিত্তি তৈরি করে।
