অটোক্যাডে কিচেন ও টয়লেট ডিটেইল অঙ্কন ও টয়লেট ডিটেইল অঙ্কন

আধুনিক বহুতল আবাসিক ভবনের ডিজাইনে কিচেন ও টয়লেট দুটি অংশই শুধু কার্যকরী স্থান নয়, বরং স্থাপত্যের সৌন্দর্য, ব্যবহারের সুবিধা, পরিচ্ছন্নতা ও দীর্ঘমেয়াদি রক্ষণাবেক্ষণের দিক থেকে অত্যন্ত গুরুত্বপূর্ণ। এই দুটি অংশের সঠিক ডিটেইল অঙ্কন এবং সেকশন তৈরি না করলে পরবর্তীতে নির্মাণের সময় বিভ্রান্তি, অপচয়, পুনঃকাজ এবং কখনো কখনো ডিজাইনের সৌন্দর্য নষ্ট হয়ে যাওয়ার সম্ভাবনা থাকে। অটোক্যাডে এই ডিটেইলগুলো অঙ্কন করার মাধ্যমে ঠিকাদার, সাইট ইঞ্জিনিয়ার এবং ক্লায়েন্ট সকলেই একই ভাষায় বোঝাপড়া করতে পারেন।

কিচেন ও টয়লেটের ডিটেইল অঙ্কনে দুটি প্রধান ধরনের ড্রয়িং প্রস্তুত করা হয়: ১. প্ল্যান ডিটেইল (বিভিন্ন উচ্চতা ও ফিচারের বিস্তারিত বিন্যাস) ২. সেকশন/এলিভেশন ডিটেইল (উচ্চতা, ক্যাবিনেট, ফিটিংস, ড্রপ ওয়াল, রেলিং ইত্যাদির উল্লম্ব দৃশ্য)

অটোক্যাডে কিচেন ও টয়লেট ডিটেইল অঙ্কন

কিচেন ও টয়লেটের প্ল্যান ডিটেইল অঙ্কনের প্রস্তুতি ও প্রক্রিয়া

প্রথমেই মূল আর্কিটেকচারাল প্ল্যান থেকে কিচেন ও প্রতিটি টয়লেটের অংশ আলাদা করে কপি করতে হবে। COPY কমান্ড ব্যবহার করে সকল কিচেন ও টয়লেটকে একটি নতুন ড্রয়িং ফাইলে বা আলাদা আলাদা লেয়ারে নিয়ে আসুন। এরপর লেয়ার ম্যানেজমেন্ট খুব গুরুত্বপূর্ণ – আলাদা লেয়ার তৈরি করুন যেমন:

• K-CABINET (ক্যাবিনেট)
• K-COUNTER (কাউন্টারটপ)
• T-FIXTURE (স্যানিটারি ফিটিংস)
• T-TILING (টাইলস ও হ্যাচ)
• DIMENSION & TEXT

এরপর সবচেয়ে সুবিধাজনক উপায় হলো অটোক্যাডের ডিজাইন সেন্টার ব্যবহার করা। Ctrl+2 চেপে ডিজাইন সেন্টার খুলুন। বাম পাশের ফোল্ডার ট্রি থেকে DesignCenter ফোল্ডারে যান। সেখানে বিভিন্ন ড্রয়িং ফাইলের মধ্যে House Designer.dwg বা Kitchen & Bath.dwg ফাইল খুঁজে বের করুন। এই ফাইলগুলোতে সাধারণত প্রচুর প্রি-মেড ব্লক থাকে যেমন – বিভিন্ন ধরনের সিঙ্ক, চুলা, ক্যাবিনেট, ওভেন, হুড, শাওয়ার, কমোড, বেসিন, মিরর ক্যাবিনেট ইত্যাদি।

প্রয়োজনীয় ব্লকগুলো ড্র্যাগ অ্যান্ড ড্রপ করে ড্রয়িং এরিয়াতে নিয়ে আসুন। প্রতিটি ব্লক ইনসার্ট করার পর ROTATE, SCALE, MOVE কমান্ড ব্যবহার করে সঠিক অবস্থানে সেট করতে হবে। কিচেনের ক্ষেত্রে বিশেষভাবে লক্ষ্য রাখতে হবে:

• ওয়ার্ক ট্রায়াঙ্গল (সিঙ্ক–চুলা–ফ্রিজ)
• কাউন্টারের উচ্চতা সাধারণত ৮৫০–৯০০ মিমি
• ওভারহেড ক্যাবিনেটের নিচের ক্লিয়ারেন্স ৫৪০–৬০০ মিমি
• হুডের উচ্চতা ফ্লোর থেকে ১৯০০–২১০০ মিমি

টয়লেটের ক্ষেত্রে শাওয়ার এরিয়া, ওয়েট এরিয়া ও ড্রাই এরিয়ার পার্থক্য, ডোর সুইং, বেসিনের উচ্চতা, টয়লেট পেপার হোল্ডার, টাওয়েল রেল ইত্যাদি সঠিকভাবে বসাতে হবে।

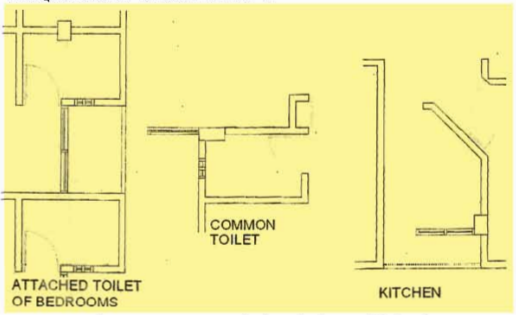

চিত্র- বহুতল আবাসিক ইমারতটির কিচেন ও বিভিন্ন টয়লেট

কিচেন ও টয়লেটের সেকশন/এলিভেশন অঙ্কন প্রক্রিয়া

সেকশন অঙ্কনের জন্য প্রথমে সেকশন কাট লাইন নির্ধারণ করতে হবে। LINE কমান্ড দিয়ে সেকশন কাট লাইন আঁকুন, যা দেয়াল, ক্যাবিনেট, কাউন্টার, ড্রপ ওয়াল, রেলিং প্রভৃতি অংশ অতিক্রম করবে।

এরপর OFFSET কমান্ড ব্যবহার করে ফ্লোর লেভেল, লিন্টেল লেভেল (সাধারণত ৭’-০”), সিলিং লেভেল (১০’-০” বা প্রকল্প অনুযায়ী) এবং বিভিন্ন উচ্চতার রেফারেন্স লাইন তৈরি করুন। সকল অপ্রয়োজনীয় লাইন TRIM করে পরিষ্কার করুন।

কিচেন সেকশনে নিম্নলিখিত অংশগুলো খুব সুন্দরভাবে দেখাতে হবে:

• বেস ক্যাবিনেট ও কাউন্টারটপ
• ওভারহেড ক্যাবিনেট ও তার নিচের ফাঁকা জায়গা
• কিচেন হুড ও চিমনি
• ব্যাকস্প্ল্যাশ টাইলস
• সিঙ্ক, ড্রেইনার বোর্ড, গ্যাস চুলা বা ইন্ডাকশন হব
• ড্রপ ওয়াল বা ফলস সিলিং (যদি থাকে)

টয়লেট সেকশনে দেখাতে হবে:

• কমোডের উচ্চতা ও অবস্থান
• বেসিন ও মিরর ক্যাবিনেট
• শাওয়ার এরিয়ার গ্লাস পার্টিশন বা কার্টেন রেল
• টাইলসের উচ্চতা (সাধারণত ২৪০০ মিমি পর্যন্ত ওয়েট এরিয়ায়)
• ডোর ফ্রেম ও ড্রপ ওয়াল

প্রয়োজনীয় ব্লকগুলো (হুড, ওভেন, চুলা, সিঙ্ক, শাওয়ার হেড ইত্যাদি) আগের তৈরি ব্লক লাইব্রেরি বা ডিজাইন সেন্টার থেকে ইনসার্ট করে নিন। INSERT কমান্ড ব্যবহার করলে প্রিভিউ দেখে সঠিক ব্লক নির্বাচন করা সহজ হয়। ইনসার্ট করার পর প্রয়োজন অনুযায়ী ROTATE করে সঠিক দিকে ফিরিয়ে বসান।

শেষ ধাপ: হ্যাচিং, ডাইমেনশন ও অ্যানোটেশন

সম্পূর্ণ সেকশন অঙ্কন শেষ হলে বিভিন্ন উপাদান হ্যাচ করতে হবে। উদাহরণস্বরূপ:

• কাউন্টারটপ ও ক্যাবিনেটের জন্য WOOD বা SOLID হ্যাচ
• টাইলসের জন্য NET বা AR-CONC হ্যাচ
• গ্লাসের জন্য ANSI31 অথবা হালকা লাইন প্যাটার্ন

হ্যাচ করার পর DIMENSION কমান্ড ব্যবহার করে সকল গুরুত্বপূর্ণ উচ্চতা, গভীরতা ও দূরত্ব দেখাতে হবে। MTEXT দিয়ে বিভিন্ন নোট যোগ করুন যেমন:

• “Countertop @ 900 mm from floor”
• “Overhead cabinet bottom @ 1500 mm”
• “Full height tiling up to 2400 mm in wet area”
• “Shower mixer at 1100 mm height”

এইভাবে অটোক্যাডে কিচেন ও টয়লেটের প্ল্যান ডিটেইল ও সেকশন অঙ্কন করলে নির্মাণের সময় সাইটে কোনো ধরনের বিভ্রান্তি থাকে না এবং কাজের গুণগত মান অনেক বেশি থাকে। এই ধরনের বিস্তারিত ড্রয়িং আজকাল বেশিরভাগ রিয়েল এস্টেট প্রজেক্টে বাধ্যতামূলক হয়ে উঠেছে।

সুতরাং, সঠিক লেয়ার ম্যানেজমেন্ট, প্রি-মেড ব্লকের সঠিক ব্যবহার, সুনির্দিষ্ট সেকশন কাট, যথাযথ হ্যাচিং ও ডাইমেনশনের মাধ্যমে একটি পেশাদার মানের কিচেন ও টয়লেট ডিটেইল তৈরি করাই আধুনিক স্থাপত্য ড্রয়িং-এর অন্যতম গুরুত্বপূর্ণ দক্ষতা।
