প্রতীক চিহ্ন অঙ্কন

আর্কিটেকচারাল ড্রয়িং-এ শুধু লাইন ও মাপ দিয়ে সবকিছু বোঝানো সম্ভব নয়। যখন আমরা একটি ফ্লোর প্ল্যান, সেকশন বা এলিভেশন অঙ্কন করি, তখন দরজা, জানালা, সিঁড়ি, কলাম, বিম, ইলেকট্রিক পয়েন্ট, প্লাম্বিং ফিটিংস, আসবাবপত্র বা অন্যান্য উপাদানগুলোকে সংক্ষিপ্তভাবে ও স্পষ্টভাবে চিহ্নিত করার প্রয়োজন হয়। এই কাজটি সম্পন্ন করার জন্যই ব্যবহার করা হয় প্রতীক চিহ্ন বা সিম্বল। এই প্রতীকগুলো হলো আর্কিটেকচারাল ড্রয়িং-এর একটি সার্বজনীন ভাষা—যা স্থপতি, ইঞ্জিনিয়ার, ঠিকাদার, শ্রমিক এবং ক্লায়েন্ট সকলেই একইভাবে বোঝেন।

এই পাঠটি বাংলাদেশ কারিগরি শিক্ষা বোর্ডের এসএসসি (ভোকেশনাল) পর্যায়ের “আর্কিটেকচার ড্রাফট উইথ ক্যাড ১” বিষয়ের একটি অত্যন্ত গুরুত্বপূর্ণ অধ্যায়। এখানে শিক্ষার্থীরা শিখবেন কীভাবে বিভিন্ন ধরনের স্থাপত্যিক, স্ট্রাকচারাল, প্লাম্বিং এবং ইলেকট্রিক্যাল প্রতীক চিহ্ন সঠিকভাবে অঙ্কন করতে হয় এবং সেগুলোকে প্ল্যান বা সেকশনে যথাযথভাবে প্রয়োগ করতে হয়। সঠিক প্রতীক ব্যবহার না করলে ড্রয়িং অস্পষ্ট হয়ে যায়, নির্মাণে ভুল হয় এবং সময় ও অর্থের অপচয় ঘটে।

এই পাঠটি বাংলাদেশ কারিগরি শিক্ষা বোর্ডের, এসএসসি পর্যায়ের, ভোকেশনাল ডিসিপ্লিনের “আর্কিটেকচার ড্রাফট উইথ ক্যাড ১” বিষয়ের একটি পাঠ।

প্রতীক চিহ্ন অঙ্কন

বিভিন্ন প্রকার স্থাপত্যিক চিহ্ন অঙ্কন

স্থাপত্যিক প্রতীকগুলো মূলত ফ্লোর প্ল্যানে ব্যবহৃত হয়। এর মধ্যে রয়েছে:

• দরজা-জানালার চিহ্ন (দরজার সুইং দিক সহ)
• সিঁড়ির চিহ্ন (উত্তোলন দিক সহ তীর চিহ্ন)
• আসবাবপত্রের সরলীকৃত চিহ্ন (বেড, টেবিল, চেয়ার, ক্যাবিনেট)
• ওয়ালের ধরন (ইটের দেয়াল, পার্টিশন ওয়াল, কার্টেন ওয়াল)
• কলাম, বিম, লিন্টেলের চিহ্ন

এই চিহ্নগুলো অঙ্কন করার সময় সাধারণত ১:৫০ বা ১:১০০ স্কেলে ফ্লোর প্ল্যানে ব্যবহার করা হয়। প্রতীকগুলো সরল, স্পষ্ট এবং অতিরিক্ত লাইন ছাড়াই আঁকতে হয় যাতে প্ল্যানটি পরিষ্কার থাকে।

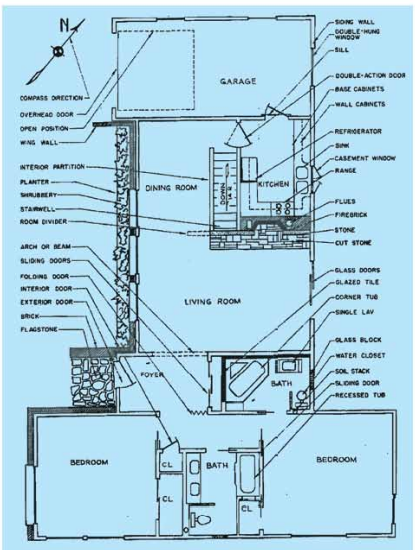

চিত্র-৫.১. ফ্লোর প্ল্যানে সিম্বলের প্রয়োগ

স্ট্রাকচারাল চিহ্ন অঙ্কন

স্ট্রাকচারাল ড্রয়িং-এ কলাম, বিম, স্ল্যাব, ফাউন্ডেশন ওয়াল, শিয়ার ওয়াল ইত্যাদি চিহ্নিত করার জন্য বিশেষ প্রতীক ব্যবহার করা হয়। উদাহরণস্বরূপ:

• কলাম — বর্গাকার বা গোলাকার চিহ্ন সহ সেন্টার লাইন
• বিম — মোটা লাইন বা হ্যাচিং সহ
• ফুটিং — ক্রস বা ডায়াগোনাল লাইন দিয়ে চিহ্নিত
• রিইনফোর্সমেন্ট — ডটেড লাইন বা বিশেষ চিহ্ন

এই চিহ্নগুলো স্ট্রাকচারাল প্ল্যান ও সেকশনে অত্যন্ত গুরুত্বপূর্ণ, কারণ এগুলো থেকেই ঠিকাদার বুঝতে পারেন কংক্রিটের মাপ, লোড বেয়ারিং ক্ষমতা এবং রডের অবস্থান।

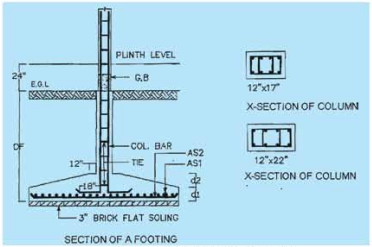

চিত্র-৫.২: স্ট্রাকচারাল-চিহ্নের ব্যবহার

প্লাম্বিং চিহ্ন অঙ্কন

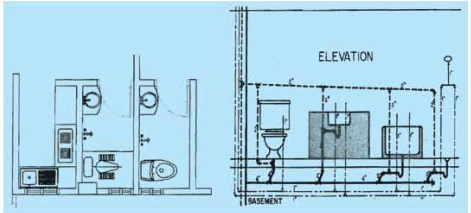

প্লাম্বিং লেআউটে বিভিন্ন ধরনের চিহ্ন ব্যবহার করা হয় যাতে পানির লাইন, ড্রেন, স্যানিটারি ফিটিংস সহজেই চিহ্নিত করা যায়। এর মধ্যে রয়েছে:

• ওয়াটার সাপ্লাই লাইন — নির্দিষ্ট লাইন টাইপ (যেমন ড্যাশড বা কন্টিনিউয়াস)
• ড্রেন পাইপ — ডটেড লাইন বা তীর চিহ্ন সহ
• সিঙ্ক, কমোড, শাওয়ার, বেসিন — সরলীকৃত প্রতীক
• ভেন্ট পাইপ, ম্যানহোল, সিভার লাইন

এই চিহ্নগুলো প্লাম্বিং প্ল্যানে ব্যবহার করে পাইপের দিক, সাইজ এবং সংযোগ স্পষ্ট করা হয়।

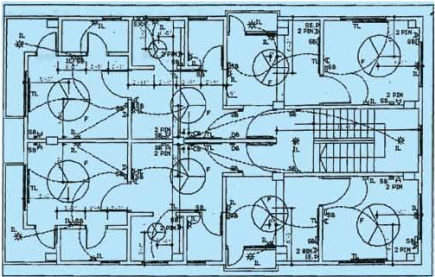

ELECTRIC LAYOUT (TYPICAL FLOOR )

প্রতীক চিহ্ন অঙ্কনের সময় সবচেয়ে বেশি গুরুত্ব দেওয়া হয় সরলতা, স্পষ্টতা এবং ধারাবাহিকতার উপর। একই প্রজেক্টে সব চিহ্ন একই স্টাইলে ব্যবহার করতে হবে। এই পাঠের মাধ্যমে শিক্ষার্থীরা শিখবেন যে, সঠিক প্রতীক ব্যবহার করলে একটি ড্রয়িং শুধু সুন্দরই নয়, বরং নির্মাণের সময় সবার জন্য বোধগম্য ও কার্যকর হয়ে ওঠে। এটি আর্কিটেকচারাল ড্রয়িং-এর পেশাদারিত্ব ও দক্ষতার একটি মূল স্তম্ভ।
